GENIUS · LEVEL INDICATOR
การใช้งาน

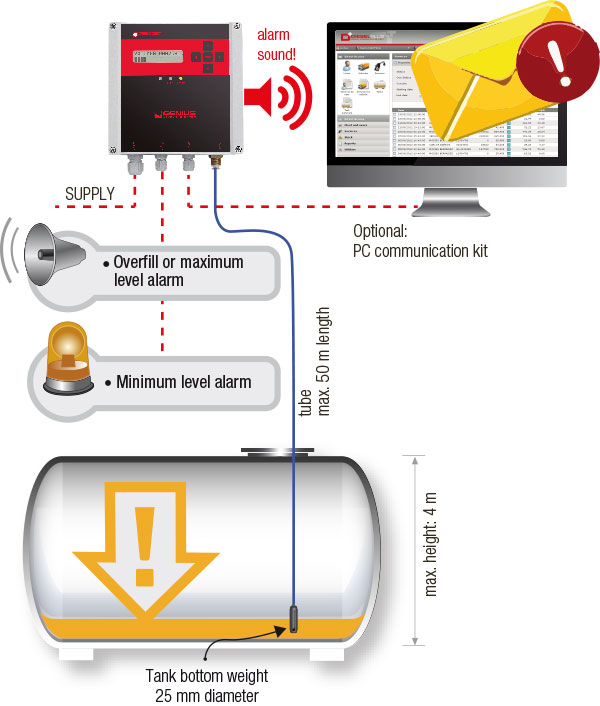

- GENIUS เป็นเครื่องวัดระดับของเหลวในแท็งค์บนดิน
- การวัดระดับทำได้โดยการวัดความดันสถิตของของเหลวผ่านท่อที่ติดตั้งในแท็งค์
- สามารถใช้วัดระดับในถังสี่เหลี่ยมผืนผ้าและถังทรงกระบอก ทั้งแนวนอนและแนวตั้ง โดยมีความสูงสูงสุด 4 เมตร
- สามารถอ่านค่าระดับได้ทั้งในหน่วยความสูง (มิลลิเมตรหรือนิ้ว) และปริมาตร (ลิตรหรือแกลลอน)
- รองรับของเหลวที่มีความหนืดสูงสุด 30 cSt
- สามารถเชื่อมต่อกับคอมพิวเตอร์ ผ่านซอฟต์แวร์ GKSuite หรือซอฟต์แวร์คลาวด์ DieselPlus ได้
- รองรับการสื่อสารกับ PLC หรืออุปกรณ์ภายนอกผ่านโปรโตคอล MODBUS RTU
คุณสมบัติทางเทคนิค
- แหล่งจ่ายไฟ: 230 VAC · 110 VAC · 15-32 VDC
- ระดับการป้องกันน้ำและฝุ่น: IP-55
- ความแม่นยำ: ±1 % ในการวัดความสูง
- ความละเอียด: 5 มม.
- หน้าจอแสดงผล LCD: ขนาด 16×2 ตัวอักษร
ชุดอุปกรณ์ประกอบด้วย

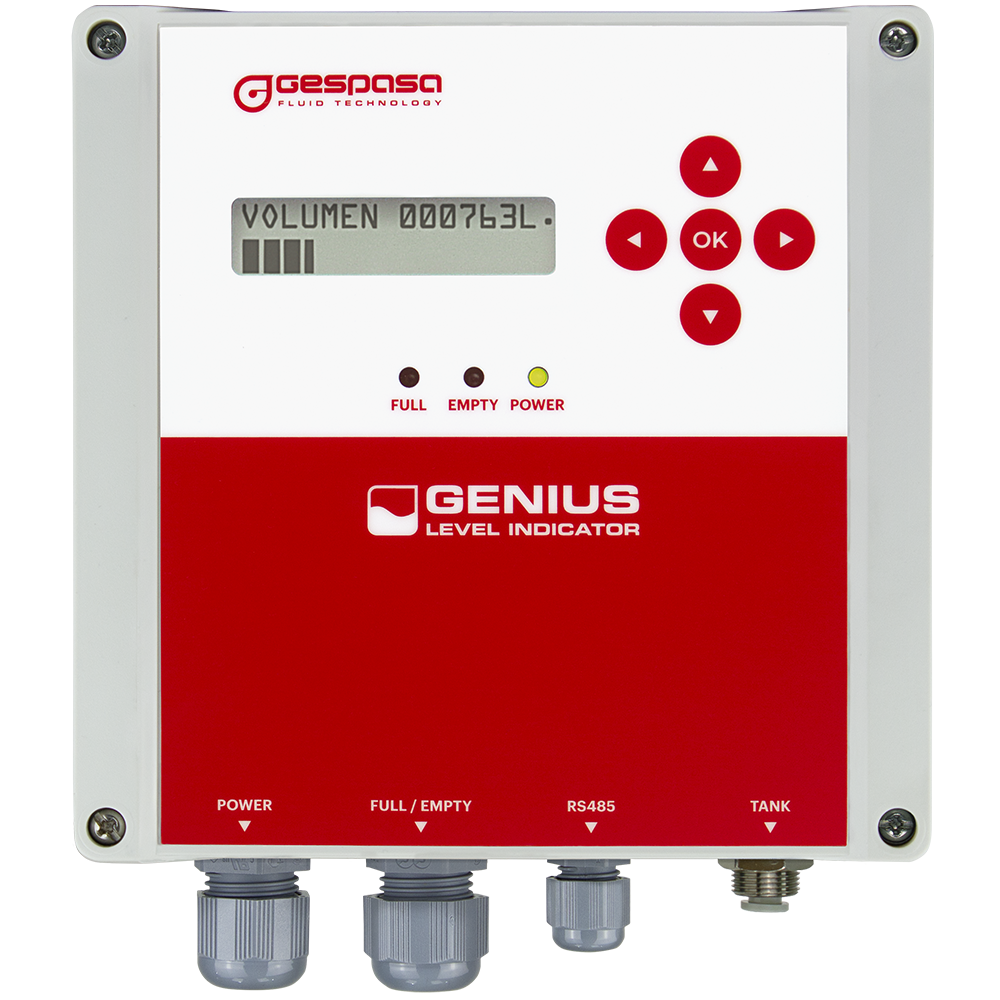

1. หน่วยควบคุม (Control Unit)
- หน้าจอแสดงผล LCD ขนาด 16×2 ตัวอักษร
- แป้นพิมพ์ 5 ปุ่มสำหรับตั้งค่าเมนูของอุปกรณ์
2. ชุดตัววัดระดับ (Indicator Set)
- ท่อสำหรับติดตั้งลงในถัง
3. อุปกรณ์เชื่อมต่อและสายไฟ
- สายไฟ 230 VAC 50/60 Hz · 110 VAC · 15-32 VDC
- สายเชื่อมต่อสำหรับเอาต์พุต 2 ช่อง สำหรับสัญญาณเตือนระดับเต็ม/ล้น และระดับต่ำสุด/ว่างเปล่า
- สายสื่อสาร RS-485
- ขั้วต่อสำหรับเชื่อมต่อกับท่อในถัง
- สัญญาณเตือนแบบเสียงในตัว (90 dB, 2,400 Hz)
การตั้งค่าและการทำงาน
- กำหนด ประเภทและขนาดของถัง รวมถึงการสอบเทียบค่า (Calibration)
- ตั้งค่าระดับแจ้งเตือน (Level Alarms)
- เลือกประเภทการอ่านค่าระดับ
- เลือกหน่วยวัด
- เมื่อถึงระดับแจ้งเตือน หน่วยควบคุมจะสั่งเปิดหรือปิดหน้าสัมผัส (Contacts) เพื่อควบคุมการทำงานของอุปกรณ์เตือนภัยหรือชุดควบคุมที่เชื่อมต่ออยู่
- รองรับ การเชื่อมต่อกับ PC ผ่านพอร์ต RS-485
- รองรับ การเชื่อมต่อกับคอมพิวเตอร์, GK-7 Controller หรืออุปกรณ์ที่คล้ายกัน
